COM | Panel de cubierta | Paneles sin tapajuntas

COM 30 3 GRECAS

Panel aislante de doble cara metálico con centro en Poliuretano-PUR o polisociarunato-PIR. Indicado para cubiertas con inclinación mínimo en 8%.

DESCRIPCIÓN Y FICHA TÉCNICA

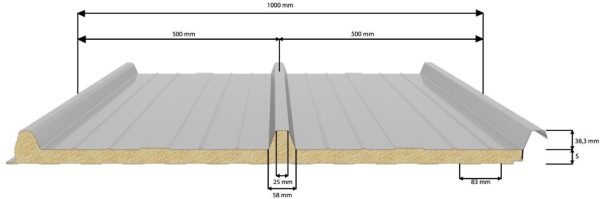

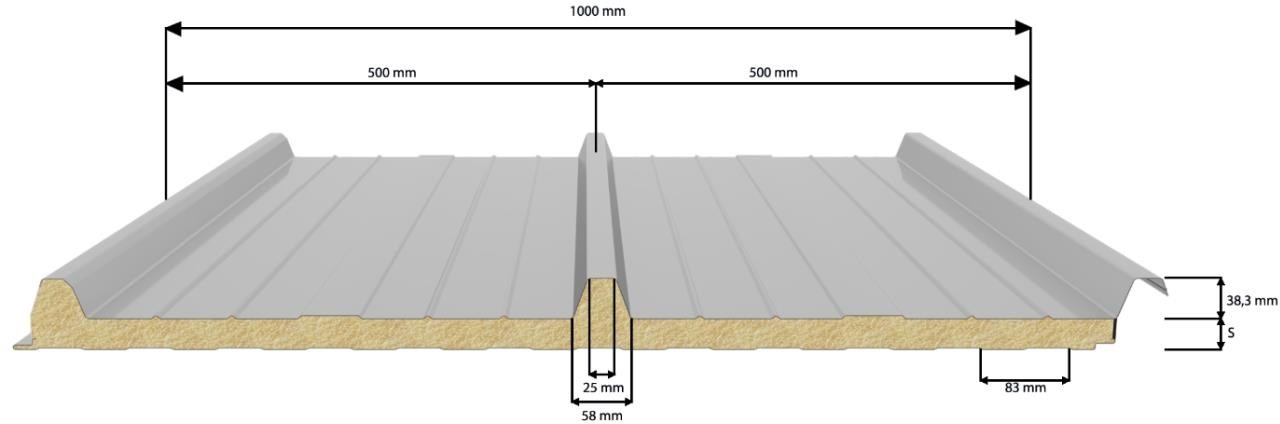

Características Geométricas:

Espesor de aislamiento (S): 30-40-50-60-80-100 mm

Soporte Exterior: Chapa Metálica de 3 Grecas

Soporte Interior: chapa metálico – perfil Acanalado (NORTE)

Caras Metálico:

Acero galvanizado en caliente de alta resistencia y durabilidad con revestimiento prepintado uno proceso continuo.

Calidad: S250GD, S280GD, otros – bajo pedido Espesores: en 0,30 mm a 0,60 mm

Color/RAL: bajo Consulta

Revestimiento: Estándar – poliéster 25 µm Especiales: PVDF 35 µm ; HDX 55 µm; PVC180 µm (i. Madera)

Protección desde el Superficie Pintado:

Las caras metálicas se suministran con una película protectora autoadhesiva en la lámina exterior para evitar daño en  a la capa de recubrimiento. Una vez montado/aplicado el panel, la película La protección debe retirarse, no debe permanecer por más de 60 días y no debe exponerse a Luz solar directa.

Centro:

Núcleo fabricado en espuma rígida de poliuretano con las siguientes características: Tracción ≥ 0,05MPa

Compresión ≥ 0,09 MPa ( El 10% desde el deformación)

Flexión ≥ 0,10 MPa Densidad : 40 kilogramos/ m3 ± 10%

Coeficiente de transmisión térmica: 0,023 W/mK Reacción al fuego:  PIR -B-s2,Do  // PUR C-s3,dO

Transmisión térmico Ud:



espesor de panel (S) (mm) Coeficiente de transmisión térmico Ud.

Ud. [W/m²K]

 Coeficiente de Resistencia térmico R

R [m²K/W]

 Peso Panel (0,35/0,3)

( kg/m²)
30 0,73 1.37 6.30
40 0,52 1,92 6.70
50 0,44 2.27 7.10
60 0,37 2.70 7.50
80 0,28 3.57 8.30
100 0,24 4.17 9.10



Tolerancias Dimensional ( en un trato con adjunto D da ES 14509):

Espesor del panel: Nominal ± 2 mm

Ancho Panel:Nominal ± dos milímetros

Longitud Panel: Si ≤ 3000 mm, Nominal ± 5 milímetros; Si ≥ 3000 mm, Nominal ± 10 milímetros Arqueado: 10 mm por cada subterraneo ancho.

Juntas y  Fijación:

El panel está equipado con una junta de estanqueidad, insertada durante la producción, para garantizar la estanqueidad del panel además de reducir las pérdidas térmicas, para evitar el fenómeno de condensación, se recomienda aplicar una junta opcional para aumentar la opresión de las uniones.

El elemento de fijación del panel a la estructura debe seleccionarse en función del tipo de soporte. La cantidad y posición de los elementos debe garantizar la resistencia a las cargas dinámicas que puedan existir  El ajuste  debe garantizar la correcta fijación al estructura sin dañar el panel. Se recomienda utilizar un arandela estanca para garantizar la total impermeabilidad así como la usar de tapas de plástico.

En aplicaciones con uniones intermedias superpuestas (deslizamiento), la dimensión del empalme debe ser tanto mayor será la pendiente del tejado y deberá variar entre 200-250 mm.

Esquema Estático:

Tablas de cálculo directo: (Lámina 0,35/0,3) Mesas de calculo Directo:

Lámina Acero Soporte 0,35/0,3

Apoio Simples







Espesor (mm)







Carga

 Carga Uniformemente Distribuída – KN/m2

(Flecha max. 1/200L)
Vão L (m)
1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50
30 ↓ 1,14 0,84 0,64 0,51 0,41 0,34 0,29
↑ 1,49 1,09 0,84 0,66 0,53 0,44 0,37 0,32
40 ↓ 1,71 1,26 0,96 0,76 0,62 0,51 0,43 0,37 0,31
↑ 2,01 1,64 1,25 0,99 0,80 0,66 0,56 0,47 0,41 0,36 0,31
50 ↓ 1,88 1,38 1,06 0,83 0,68 0,56 0,47 0,40 0,34 0,30
↑ 1,34 0,99 0,76 0,60 0,48 0,40 0,34 0,29
60 ↓ 2,35 1,72 1,32 1,04 0,84 0,70 0,59 0,50 0,43 0,38 0,33
↑ 2,01 1,48 1,13 0,90 0,73 0,60 0,50 0,43 0,37
80 ↓ 2,52 1,85 1,42 1,12 0,91 0,75 0,63 0,54 0,46 0,40 0,35 0,31
↑ 1,04 0,76 0,58 0,46 0,37
100 ↓ 3,77 2,77 2,12 1,68 1,36 1,12 0,94 0,80 0,69 0,60 0,53 0,47 0,42
↑ 1,56 1,15 0,88 0,69 0,56 0,46 0,39 0,332





↓ – Carga Descendente   ↑ – Carga Ascendente                                                                      Condición  de Apoyo Múltiple









Espesor (mm)









Carga

 Carga Uniformemente Distribuída – KN/m2

(Flecha max. 1/200L)
Vano L (m)
1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50
30 ↓ 1,49 1,09 0,84 0,66 0,54 0,44 0,37 0,32 0,27
↑ 1,93 1,42 1,09 0,86 0,70 0,57 0,48 0,41 0,35 0,31 0,38 0,33
40 ↓ 2,06 1,51 1,16 0,91 0,74 0,61 0,51 0,44 0,38 0,33 0,29
↑ 2,67 1,96 1,50 1,19 0,96 0,80 0,67 0,57 0,49 0,43 0,38 0,33
50 ↓ 2,44 1,79 1,37 1,08 0,88 0,73 0,61 0,52 0,45 0,39 0,34 0,30
↑ 1,75 1,28 0,98 0,78 0,63 0,52 0,44 0,37 0,32
60 ↓ 2,82 2,07 1,58 1,25 1,01 0,84 0,70 0,60 0,52 0,45 0,40 0,35 0,31
↑ 2,42 1,78 1,36 1,07 0,87 0,72 0,60 0,51 0,44 0,39 0,34 0,30
80 ↓ 3,27 2,40 1,84 1,45 1,18 0,97 0,82 0,70 0,60 0,52 0,46 0,41 0,36
↑ 1,35 0,99 0,76 0,60 0,49 0,40 0,34
100 ↓ 4,53 3,33 2,55 2,01 1,63 1,35 1,13 0,96 0,83 0,72 0,64 0,56 0,50
↑ 1,87 1,37 1,05 0,83 0,67 0,56 0,47
